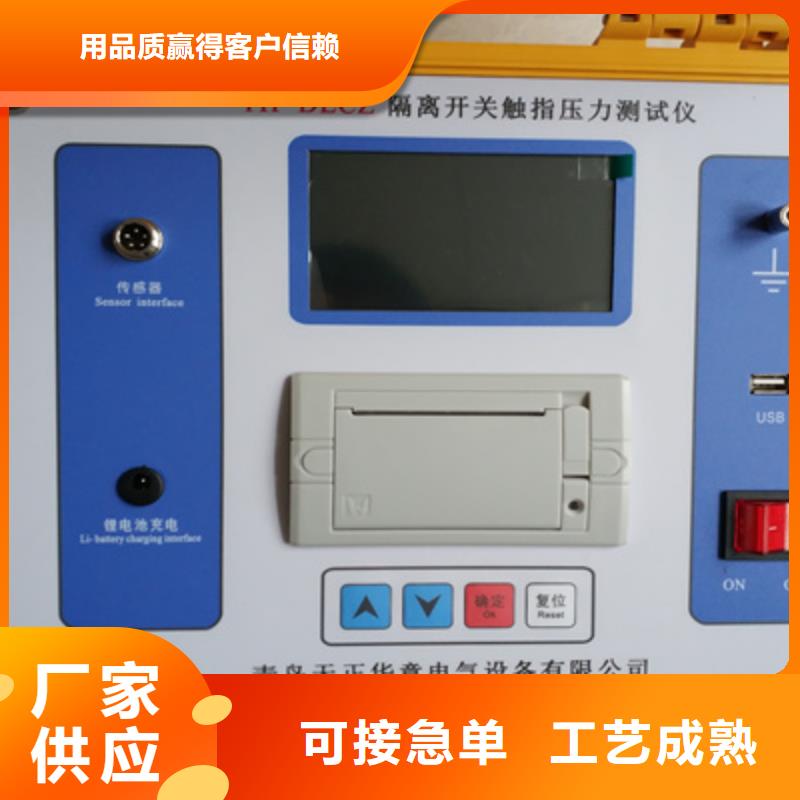

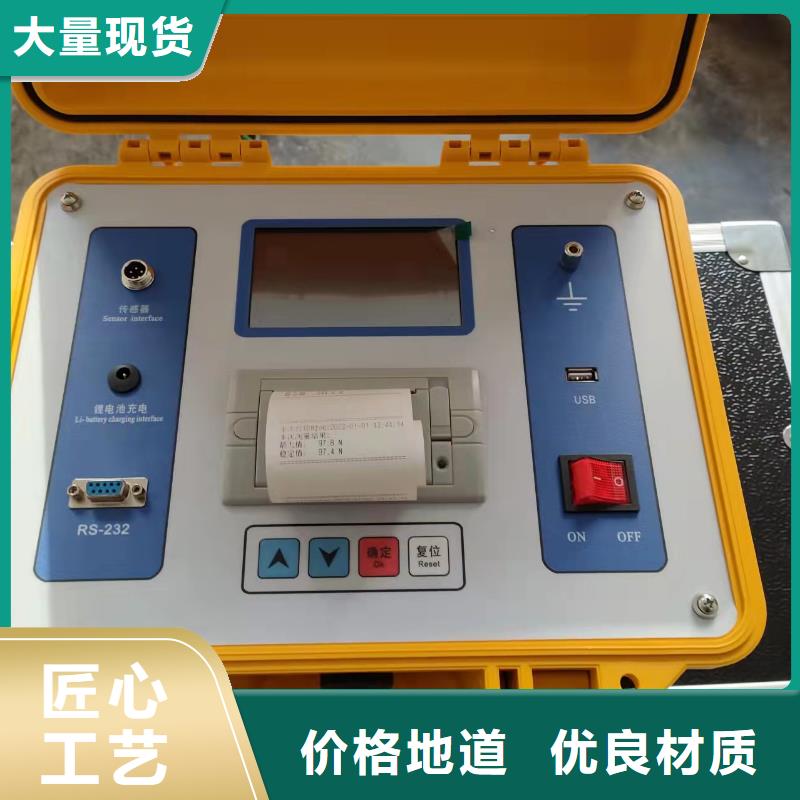

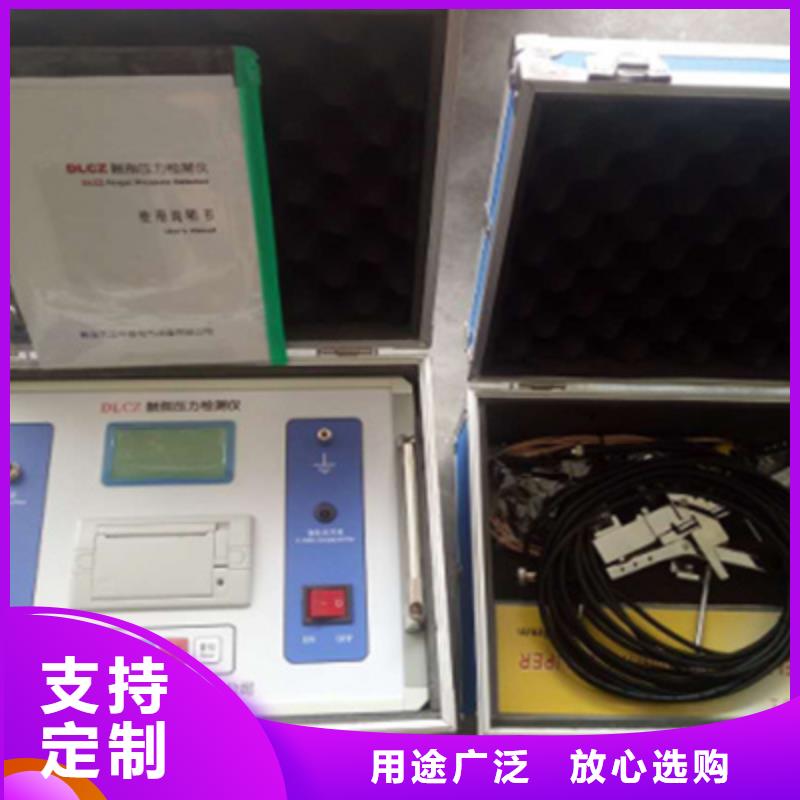

商洛隔离开关触指压力测试仪面板布置图1 面板布置图 序 号面 板 标 志功 能 说 明①保护接地端与大地相接②液晶显示屏大屏幕、宽温度、背景光液晶、全中文显示所有数据及图谱③传感器接口传感器接口④充电接口 内部锂电池充电接口⑤面板微型打印机打印测试报告及图谱⑥USB接口U盘接口⑦功能按键块 上、下移动光标或增、减当前光标处数值[确定]选择当前菜单或确认操作[复位]仪器复位⑧电源开关输入电源DC12V四.菜单操作说明4.1测量前的准备4.1.1确定需要测量隔离开关触指压力的触头接触面的宽度b （用游标卡尺测量， 根据触头宽度b，调整测试仪测试钳（下面称之为模拟触头）的宽度a，（见图3、图4），使a＝b； 图3模拟触头宽度测量示意图4.1.3图3是用于GW16、GW22、 GW6等折叠式、剪刀式隔离开关模拟触头的调整方法，拆除附件4、附件5，装上附件1、附件3销（“1”用于静触头直径60mm的刀闸，静触头直径40mm的刀闸装附件2、附件3销），将卡尺锁定在a上，卡住模拟触头，再缓慢调节螺栓S，调好后锁紧螺母N。测量示意图见图5、图6和图7。4.1.4图4是用于GW4、GW5、GW7等转入式隔离开关模拟触头的调整，装上附件4.1（4.1用于触头宽度58-70mm的刀闸，4.2用于触头宽度70-83mm的刀闸），将卡尺锁定在a上，卡住模拟触头，再缓慢调节螺栓S，调好后锁紧螺母N。测量示意

商洛高低压成套设备特性测试台直供厂家

商洛隔离开关触指压力测试仪1.主要硬件配置三相直流电压信号；三相直流电流信号； 两对开入量；两对通用开出量。2.功能特点 “工控机＋10.4寸真彩液晶屏”内嵌一体化设计；◆采用全新的机箱结构及操作面板设计，内部结构模块化、模块智能化，多个快捷功能键，操作简便；◆更加轻小，便于携带，是外出调试人员的利器；◆采用先进的微电子、电力电子技术及其器件研发的地铁直流供电保护测试系统，输出范围0-500mVDC，具有精度高、暂态响应速度快、温漂小、稳定性好等特点。3.主要技术参数 项目技术指标/配置功能测试手动试验、电流增量保护DDL＋△I、dI/dt电流上升率保护、过流保护、电压保护、自动重合闸保护供电电源功耗＜1000VA交流供电220V±20％（47～63Hz）直流保护电压小信号直流电压三相通道输出，每相500mV DC小分辨率0.01mV准确度0＜U＜100mV±0.1mV；100＜U＜500mV±0.1％直流保护电流小信号直流电流三相通道输出，每相24mA DC小分辨率0.001mA准确度±0.1mA直流电压源（选配）直流电压两相通道输出，每相10V DC小分辨率0.001V准确度0＜U＜1V±1mV；1V＜U＜10V±0.1％开关量两对开入量，两对开出量；可接空接点及带电位接点（0～250V）尺寸265mm×330mm×100mm（H×W×D）重量 ＜7.5kg 单位名称：青岛天正华意电气设备有限公司税 ???号：788839J公司地址：青岛平度市李园街道办事处平安路2号电 ???话：

<商洛>天正华意电气设备有限公司
商洛高低压成套设备特性测试台直供厂家 <商洛>天正华意电气设备有限公司

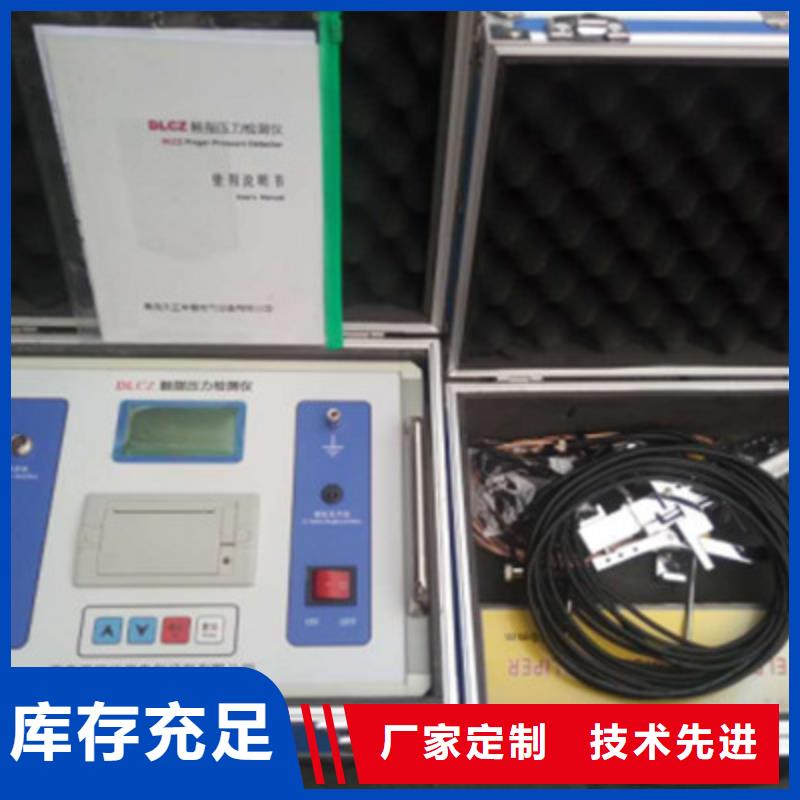

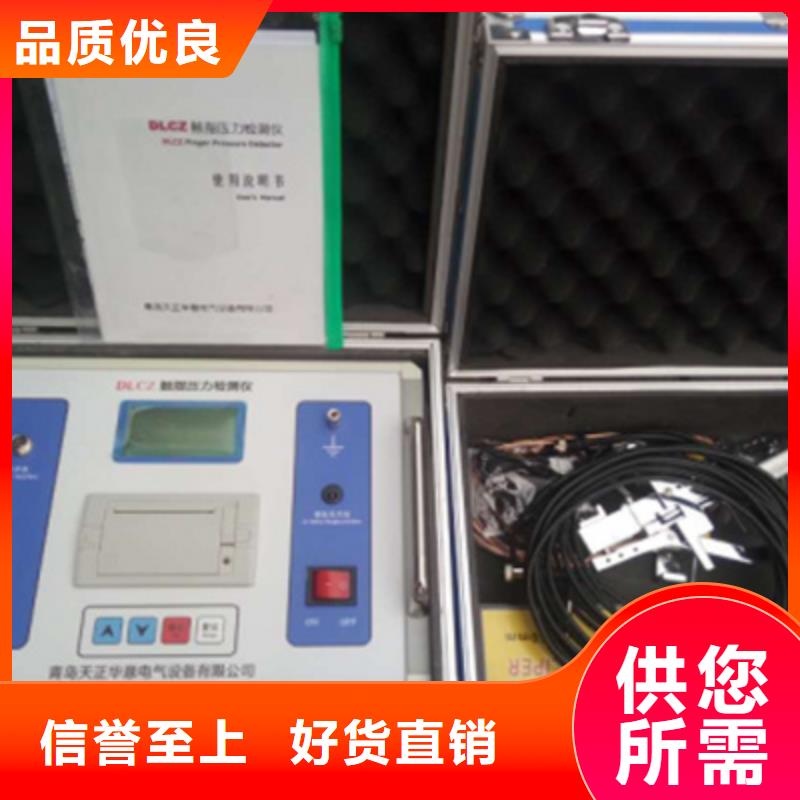

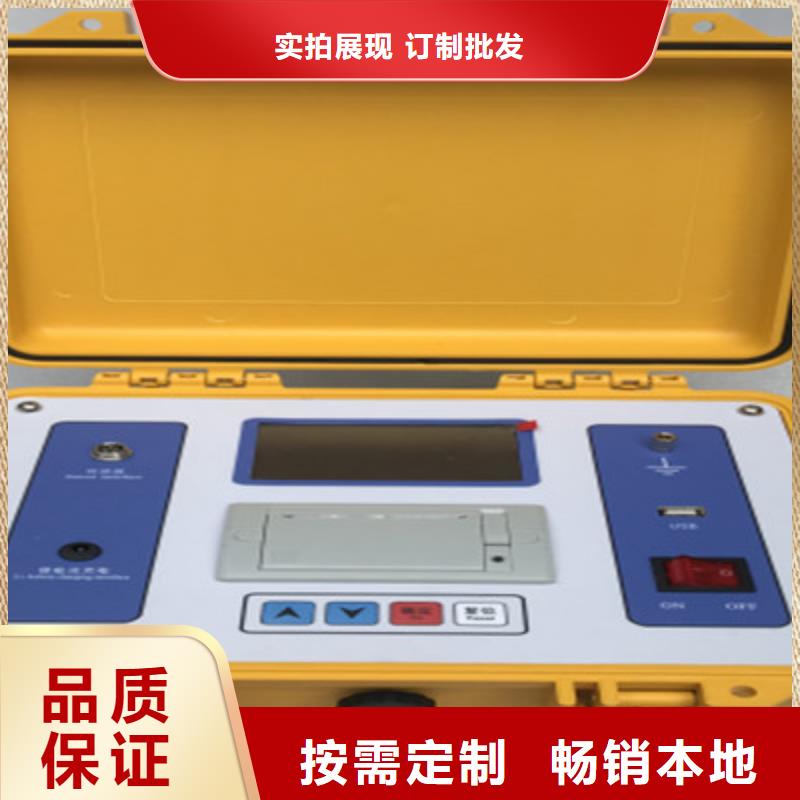

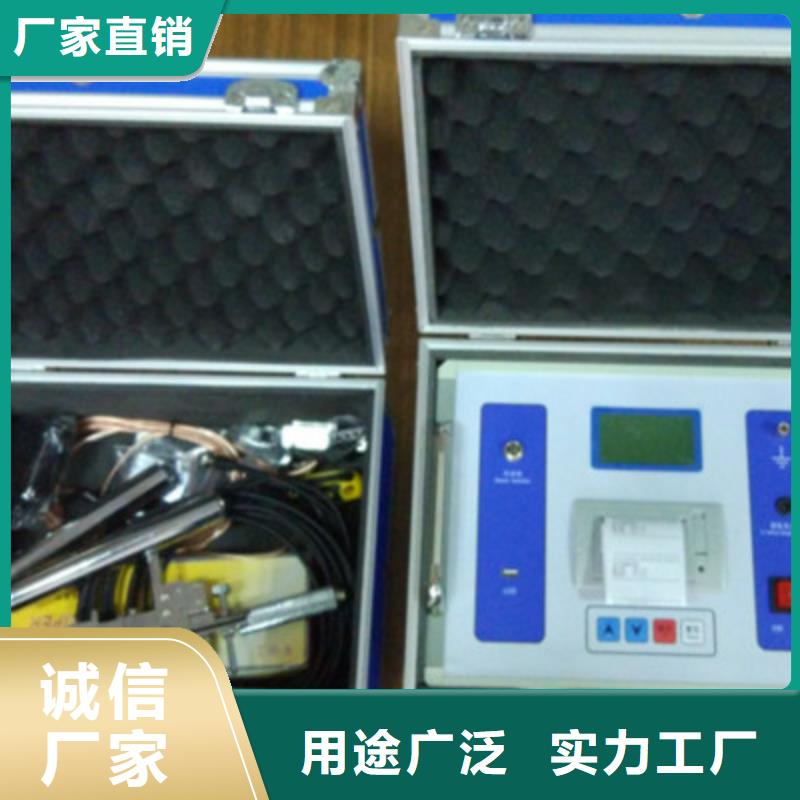

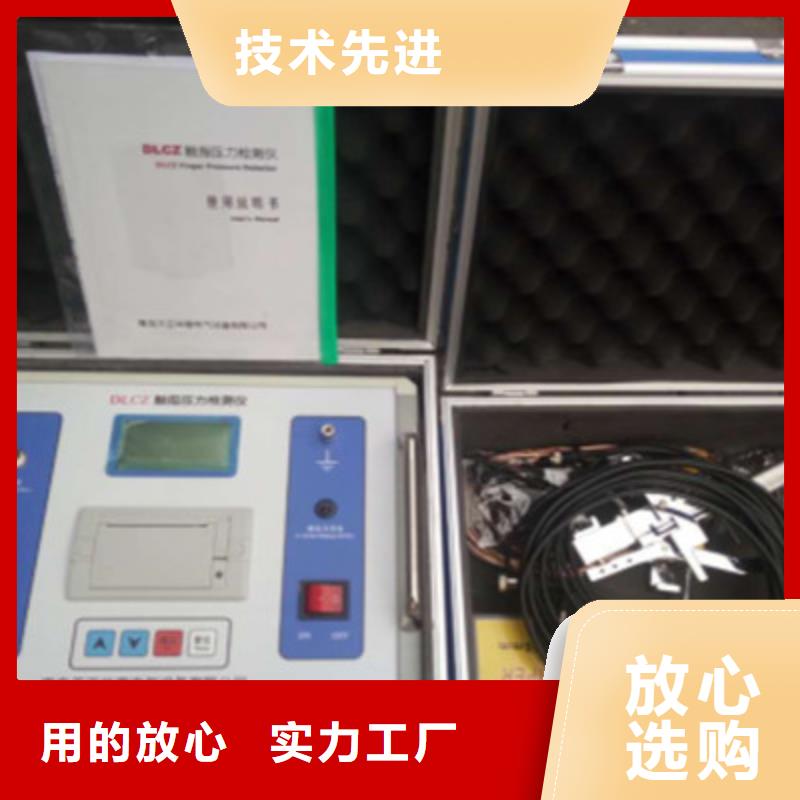

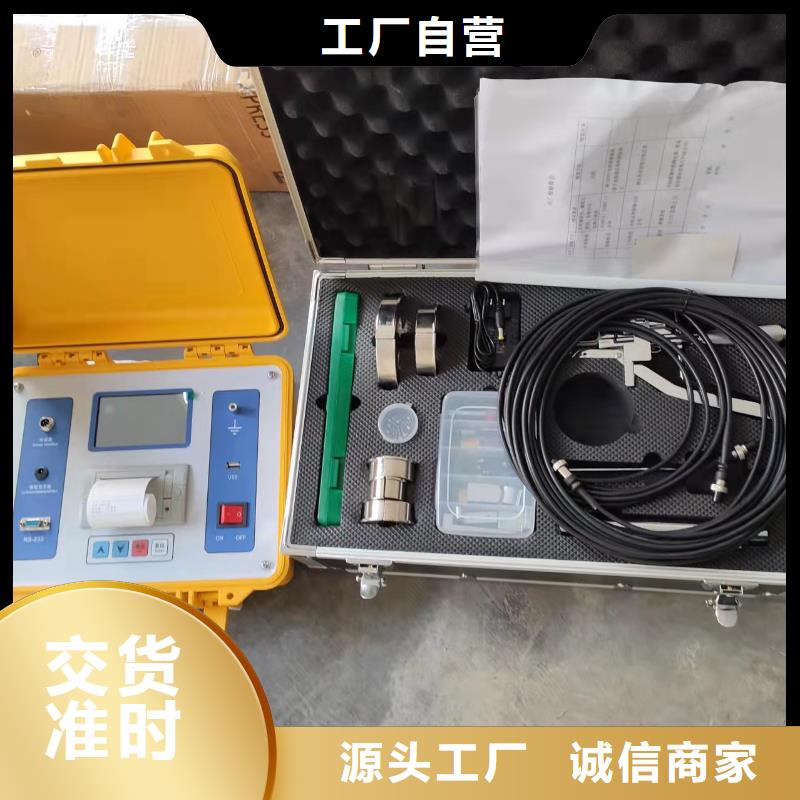

商洛隔离开关触指压力测试仪性能1)仪器电源输入端对机壳的绝缘电阻大于20MΩ2)仪器电源输入对机壳能承受工频1.5kV、历时1min的耐压，无击穿和闪络现象。二、结构特征1)基本结构：ABS塑料盒式结构；2)安装方式：便携式；3)重量：＜3800g；4)颜色：黑色或黄色；5)表面涂覆：绝缘层；2.1 总体结构高压开关柜触头压力测量仪主要由主机端和压力传感器构成。下图1为高压开关柜触头压力测量仪测量主机：图1测量主机下图2为高压开关柜触头压力测量仪压力传感器图2 压力传感器下图3为高压开关柜触头压力测量仪测试原理示意图图3测试原理示意图2.2、主机面板功能介绍主机面板如下图4所示：图4主机面板示意图传感器接口：可以插入D35-D109传感器；充电口：电池充电口，输入电压不能高于12.6V；电源开关：仪器电源控制开关；操作显示窗：数据操作显示，人机交互界面；打印机：打印测量的数据或者历史数据；接地柱：测量时就近接大地；USB：连接 U盘，可以读取存储测量的数据；

商洛隔离开关触指压力测试仪下面介绍各种不同的隔离开关模拟触头调试的方法4.4.2 图5、图6是折臂式隔离开关未装静触头的测量示意图。测量时将调整好模拟触头（调整方法见4.1.3），放入待测触指中，使模拟触头张开限定位置为止，这时压力仪上显示的读数即为该触头的接触压力。4.4.3图7是折臂式隔离开关已装静触头的示意图。测量时将模拟触头尺寸a调整到大于静触头1mm左右，如静触头直径为Φ40mm，则需调整a＝41mm。一只手使缓慢地使模拟触头张开，另一只手抓住静触头晃动，如果静触头能在触指中轻松滑动或转动，这时压力测试仪上显示的读数即为该触头的接触压力。注意：模拟触头的张开速度应该很缓慢！4.4.4图8是触头转入式隔离开关（GW4-40.5/126、GW5-40.5/126等型号）触指压力测量示意图，为了测量准确和方便，可装配定位件6，它能上下和前后定位。将测试头对准接触线后，调整固定定位件的螺栓，使触指尖到接触线的距离等于L。4.4.5图9是触头转入式隔离开关（GW4-252、GW7-252等型号）触指压力测量示意图，由于测量点触指端部较远，不能装配定位件。4.4.6图11是测量户内隔离开关的示意图，装上附件8、9后可以测量触刀开距为8-40mm范围内户内隔离开关。当开距大于40mm时，就可以反装附件8进行测量。

<商洛>天正华意电气设备有限公司 商洛高低压成套设备特性测试台直供厂家
<商洛>天正华意电气设备有限公司

商洛隔离开关触指压力测试仪隔离开关是电力系统中使用量应用范围广泛的高压开关设备。由于户外隔离开关是完全暴露在大气环境中工作、受环境气候条件影响直接和严重的电气设备，它的运行条件比较恶劣，容易产生机械或电气方面的故障。尤其是触指接触部分容易受雨水、灰尘及有害气体的侵袭产生接触不良而导致发热，提供触指压力的弹簧会因发热而退火使压力降低，这样更导致触指发热形成恶性循环终烧坏触指酿成事故。在检修时往往只注意更换明显失效和断裂的弹簧，而对那些压力降低的弹簧无法判断与更换，这样在再次运行中，每个触指电流的分布会因压力不同而不同，差别越大电流分布越不均匀，长期运行后就会发生接触不良而过热。触指的发热会恶性循环，一个触指接触不好就会漫延整个触头接触不良。同时有不少隔离开关的触指压力可调，如果在检修时调整压力不够或每个触指的调整压力有差别同样会出现上述现象。目前绝大部分检修人员判断导电部分接触好坏的判据就是测量其回路电阻，认为回路电阻在合格范围内，导电部分的检修工作就可圆满结束。其实不然，在产品说明书中给出的回路电阻值是整个导电回路的值，它包括接线端子、导电管、触指触头等部分的体电阻及接触电阻，范围较大、裕度较大，不能直接反映接触电阻的变化，只能说明导电回路通路。试验表明：两对对触指接触与四对触指接触其回路电阻值均在合格范围内。同样触指压力大与小回路电阻值也基本没有变化。

商洛高低压成套设备特性测试台直供厂家

商洛隔离开关触指压力测试仪1.主要硬件配置三相直流电压信号；三相直流电流信号； 两对开入量；两对通用开出量。2.功能特点 “工控机＋10.4寸真彩液晶屏”内嵌一体化设计；◆采用全新的机箱结构及操作面板设计，内部结构模块化、模块智能化，多个快捷功能键，操作简便；◆更加轻小，便于携带，是外出调试人员的利器；◆采用先进的微电子、电力电子技术及其器件研发的地铁直流供电保护测试系统，输出范围0-500mVDC，具有精度高、暂态响应速度快、温漂小、稳定性好等特点。3.主要技术参数 项目技术指标/配置功能测试手动试验、电流增量保护DDL＋△I、dI/dt电流上升率保护、过流保护、电压保护、自动重合闸保护供电电源功耗＜1000VA交流供电220V±20％（47～63Hz）直流保护电压小信号直流电压三相通道输出，每相500mV DC小分辨率0.01mV准确度0＜U＜100mV±0.1mV；100＜U＜500mV±0.1％直流保护电流小信号直流电流三相通道输出，每相24mA DC小分辨率0.001mA准确度±0.1mA直流电压源（选配）直流电压两相通道输出，每相10V DC小分辨率0.001V准确度0＜U＜1V±1mV；1V＜U＜10V±0.1％开关量两对开入量，两对开出量；可接空接点及带电位接点（0～250V）尺寸265mm×330mm×100mm（H×W×D）重量 ＜7.5kg 单位名称：青岛天正华意电气设备有限公司税 ???号：788839J公司地址：青岛平度市李园街道办事处平安路2号电 ???话：

<商洛>天正华意电气设备有限公司 商洛高低压成套设备特性测试台直供厂家

商洛隔离开关触指压力测试仪面板布置图1 面板布置图 序 号面 板 标 志功 能 说 明①保护接地端与大地相接②液晶显示屏大屏幕、宽温度、背景光液晶、全中文显示所有数据及图谱③传感器接口传感器接口④充电接口 内部锂电池充电接口⑤面板微型打印机打印测试报告及图谱⑥USB接口U盘接口⑦功能按键块 上、下移动光标或增、减当前光标处数值[确定]选择当前菜单或确认操作[复位]仪器复位⑧电源开关输入电源DC12V四.菜单操作说明4.1测量前的准备4.1.1确定需要测量隔离开关触指压力的触头接触面的宽度b （用游标卡尺测量， 根据触头宽度b，调整测试仪测试钳（下面称之为模拟触头）的宽度a，（见图3、图4），使a＝b； 图3模拟触头宽度测量示意图4.1.3图3是用于GW16、GW22、 GW6等折叠式、剪刀式隔离开关模拟触头的调整方法，拆除附件4、附件5，装上附件1、附件3销（“1”用于静触头直径60mm的刀闸，静触头直径40mm的刀闸装附件2、附件3销），将卡尺锁定在a上，卡住模拟触头，再缓慢调节螺栓S，调好后锁紧螺母N。测量示意图见图5、图6和图7。4.1.4图4是用于GW4、GW5、GW7等转入式隔离开关模拟触头的调整，装上附件4.1（4.1用于触头宽度58-70mm的刀闸，4.2用于触头宽度70-83mm的刀闸），将卡尺锁定在a上，卡住模拟触头，再缓慢调节螺栓S，调好后锁紧螺母N。测量示意

<商洛>天正华意电气设备有限公司 商洛高低压成套设备特性测试台直供厂家

商洛隔离开关触指压力测试仪1.主要硬件配置三相直流电压信号；三相直流电流信号； 两对开入量；两对通用开出量。2.功能特点 “工控机＋10.4寸真彩液晶屏”内嵌一体化设计；◆采用全新的机箱结构及操作面板设计，内部结构模块化、模块智能化，多个快捷功能键，操作简便；◆更加轻小，便于携带，是外出调试人员的利器；◆采用先进的微电子、电力电子技术及其器件研发的地铁直流供电保护测试系统，输出范围0-500mVDC，具有精度高、暂态响应速度快、温漂小、稳定性好等特点。3.主要技术参数 项目技术指标/配置功能测试手动试验、电流增量保护DDL＋△I、dI/dt电流上升率保护、过流保护、电压保护、自动重合闸保护供电电源功耗＜1000VA交流供电220V±20％（47～63Hz）直流保护电压小信号直流电压三相通道输出，每相500mV DC小分辨率0.01mV准确度0＜U＜100mV±0.1mV；100＜U＜500mV±0.1％直流保护电流小信号直流电流三相通道输出，每相24mA DC小分辨率0.001mA准确度±0.1mA直流电压源（选配）直流电压两相通道输出，每相10V DC小分辨率0.001V准确度0＜U＜1V±1mV；1V＜U＜10V±0.1％开关量两对开入量，两对开出量；可接空接点及带电位接点（0～250V）尺寸265mm×330mm×100mm（H×W×D）重量 ＜7.5kg 单位名称：青岛天正华意电气设备有限公司税 ???号：788839J公司地址：青岛平度市李园街道办事处平安路2号电 ???话：

商洛隔离开关触指压力测试仪 隔离开关是电力系统中使用量应用范围广泛的高压开关设备。由于户外隔离开关是完全暴露在大气环境中工作、受环境气候条件影响直接和严重的电气设备，它的运行条件比较恶劣，容易产生机械或电气方面的故障。尤其是触指接触部分容易受雨水、灰尘及有害气体的侵袭产生接触不良而导致发热，提供触指压力的弹簧会因发热而退火使压力降低，这样更导致触指发热形成恶性循环终烧坏触指酿成事故。在检修时往往只注意更换明显失效和断裂的弹簧，而对那些压力降低的弹簧无法判断与更换，这样在再次运行中，每个触指电流的分布会因压力不同而不同，差别越大电流分布越不均匀，长期运行后就会发生接触不良而过热。触指的发热会恶性循环，一个触指接触不好就会漫延整个触头接触不良。同时有不少隔离开关的触指压力可调，如果在检修时调整压力不够或每个触指的调整压力有差别同样会出现上述现象。目前绝大部分检修人员判断导电部分接触好坏的判据就是测量其回路电阻，认为回路电阻在合格范围内，导电部分的检修工作就可圆满结束。其实不然，在产品说明书中给出的回路电阻值是整个导电回路的值，它包括接线端子、导电管、触指触头等部分的体电阻及接触电阻，范围较大、裕度较大，不能直接反映接触电阻的变化，只能说明导电回路通路。试验表明：两对对触指接触与四对触指接触其回路电阻值均在合格范围内。同样触指压力大与小回路电阻值也基本没有变化。在各类检修导程（规程）、标准中都有测量触指接触压力的规定，的测量工具为弹簧秤，在实际工作中，测量触指压力要在高空，用弹簧秤测压力不但不方便、不准确也不，有些结构的隔离开关的触指压力用弹簧秤根本无法测量（如剪刀式）。

<商洛>天正华意电气设备有限公司 商洛高低压成套设备特性测试台直供厂家

商洛隔离开关触指压力测试仪 工作原理模拟断路器的输入分别接入被测试成套继电保护装置的分相跳合闸回路或三跳三合回路；模拟断路器的跳合闸输出分别引入微机测试装置，试验中由它们共同完成跳闸、合闸和重合闸的过程。 跳合闸时间根据高压断路器的性能可从10到9999ms间整定，跳合闸电流可按1A、2A、3A、4A、5A整定（程序根据动作电压设定）。本装置上电后，模拟断路器A、B、C三相是处于分闸状态，分闸指示灯应亮。当保护装置加入故障电流、电压后，保护装置动作，此时送出跳闸信号，模拟断路器CPU单元收到跳闸信号后，立即开始计时，准备跳闸。 当跳闸时间达到整定值时，控制动作单元跳闸，同时切断保护装置的跳闸信号。合闸和重合闸过程类似。六．使用说明界面功能介绍：1．合闸时间设定： 三相合闸时间可通过输入框直接输入，范围为:10-9999ms。任意设置误差不超±2ms，通过分别设置A、B、C三相合闸时间，可以模拟断路器三相不同期。2．分闸时间设定：三相合闸时间可通过输入框直接输入，范围为:10-9999ms。任意设置误差不超±2ms。3．输入控制状态： 显示输入端子输入状态。4．输出断路器状态：显示模拟断路器输出状态。5．手动操作开关： 可通过开关直接控制模拟断路器动作，按下开关后，模拟断路器经过延时动作。6．电压设定：设定机带程控稳压电源输出电压，此电压也是模拟断路器跳合闸线圈动作电压，程序根据此电压自动计算出，模拟断路器的动作电流。共分5档用户自己选择所需电流。7．故障模拟(断路器失灵)开关：当按下此按钮后，断路器模拟装置失灵，虽然接到跳闸命令，但不跳闸，电流线圈中有电流，并保持1s后电流消失，间隔20s后自动恢复到有电流状态。此时触摸屏显示故障提示。8．跳闸电流选择开关：跳闸电流每一个动作电压下可以选择5个电流，用户可自行选择9．合闸电流选择开关：同跳闸电流选择。

<商洛>天正华意电气设备有限公司 商洛高低压成套设备特性测试台直供厂家

商洛隔离开关触指压力测试仪随着高压开关柜的广泛使用及不断发展，开关柜梅花触头的发热问题也越来越受到运行单位的广泛关注。通常梅花触头和开关本体及静触头接触好坏和夹紧弹簧有直接关系。当弹簧压力不够时，会造成触指局部过热，使触指弹簧退火而出现疲软。疲软的弹簧使触指和触头间的接触压力继续降低，接触状态变得更差，促使发热更加严重，触指弹簧进一步退火，从而进入一种恶性循环。使发热发展成为过热状态，造成绝缘损坏，引起电弧放电造成开关柜的烧毁。由于开关柜母线室是连通的，当一个间隔故障时，电弧侵犯邻柜甚至会造成“火烧连营”的事故，扩大事故范围和影响。常规检查时只能凭经验判断弹簧有无损伤，但无法准确测量出触头的压紧力。我公司根据多年经验，针对以上问题研发生产出了高压开关柜触头压力测量仪。该测量仪器广泛应用在各种高低压开关和开关柜的制造厂及运行现场。该测量仪无需对梅花触头弹簧进行拆解便可对高压开关柜内部的梅花触头进行力学性能检测，用以解决实际生产中只能对单个紧固弹簧进行力学检测，而不能对装配后的触头进行检测的难题。
